Descriere
Rodante este utilizat pentru a proteja cablurile de oțel de uzura excesivă. Conform standardului european DIN 6899, acesta are un acoperire zincată.
|
Denumire |
Diametrul cablului mm |
B mm |
F mm |
H mm |
A mm |
D mm |
E mm |
Greutate 1 buc. kg |
|
3х4 |
3.0-4.0 |
4 |
7.18 |
21 |
30.3 |
13 |
21.2 |
0.010 |
|
5×6 |
5.0-6.0 |
6 |
10 |
25 |
40 |
16 |
28 |
0.016 |
|
7×8 |
7.0-8.0 |
8 |
13 |
32 |
50 |
20 |
34 |
0.030 |
|
9×10 |
9.0-10.0 |
10 |
15 |
38 |
59 |
24 |
40 |
0.043 |
|
11×12 |
11.0-12.0 |
12 |
18 |
45 |
70 |
28 |
46 |
0.068 |
|
13×14 |
13.0-14.0 |
14 |
20 |
51 |
79 |
32 |
53 |
0.100 |
|
15×16 |
15.0-16.0 |
16 |
23 |
58 |
90 |
36 |
58 |
0.152 |
|
16×18 |
16.0-17.0 |
17 |
28 |
61 |
99 |
38 |
67 |
0.200 |
|
18×20 |
18.0-20.0 |
20 |
29 |
72 |
115 |
45 |
75 |
0.290 |
|
20×22 |
20.0-22.0 |
22 |
31 |
80 |
126 |
50 |
79 |
0.320 |
|
22×24 |
22.0-24.0 |
24 |
35 |
90 |
136 |
56 |
92 |
0.570 |
|
26×28 |
26.0-28.0 |
28 |
40 |
112 |
166 |
70 |
110 |
0.800 |
|
28×30 |
28.0-30.0 |
30 |
43 |
120 |
174 |
75 |
110.6 |
1.000 |
|
30×32 |
30.0-32.0 |
32 |
45 |
128 |
188 |
80 |
128 |
1.260 |
|
32×34 |
32.0-34.0 |
34 |
46 |
152 |
215 |
95 |
146 |
1.560 |
|
38×40 |
38.0-40.0 |
40 |
57 |
184 |
265 |
115 |
167 |
2.720 |
|
40×42 |
40.0-42.0 |
42 |
61 |
192 |
270 |
120 |
181 |
2.900 |
|
46×48 |
46.0-48.0 |
48 |
69 |
275 |
340 |
130 |
197 |
4.300 |
Tabelul de Intercambiabilitate al Coșurilor conform GOST 2224-72 și DIN 6899
|
Denumire |
B, mm |
H, mm |
D, mm |
Greuatet 1 buc./kg |
|||||
|
GOST 2224-72 |
DIN 6899 |
GOST |
DIN |
GOST |
DIN |
GOST |
DIN |
GOST 2224-72 |
DIN 6899 |
|
15 |
3х4 |
6 |
4 |
24 |
21 |
15 |
13 |
0,015 |
0,010 |
|
20 |
5х6 |
7 |
6 |
33 |
25 |
25 |
16 |
0,025 |
0,016 |
|
25 |
7х8 |
8 |
8 |
41 |
32 |
30 |
20 |
0,035 |
0,030 |
|
30 |
9х10 |
10 |
10 |
50 |
38 |
30 |
24 |
0,058 |
0,043 |
|
34 |
11х12 |
12 |
12 |
56 |
45 |
34 |
28 |
0,11 |
0,068 |
|
40 |
13х14 |
14 |
14 |
65 |
51 |
40 |
32 |
0,15 |
0,10 |
|
45 |
16х17 |
18 |
17 |
74 |
61 |
45 |
38 |
0,20 |
0,20 |
|
56 |
18х20 |
20 |
20 |
92 |
72 |
56 |
45 |
0,40 |
0,29 |
|
63 |
22х24 |
24 |
24 |
104 |
90 |
63 |
56 |
0,55 |
0,57 |
|
75 |
26х28 |
28 |
28 |
125 |
112 |
75 |
70 |
0,97 |
0,80 |
|
85 |
30х32 |
32 |
32 |
142 |
128 |
85 |
80 |
1,32 |
1,26 |
|
95 |
32х34 |
38 |
34 |
158 |
152 |
95 |
95 |
1,85 |
1,56 |
|
105 |
38х40 |
44 |
40 |
175 |
184 |
105 |
115 |
2,30 |
2,72 |
|
120 |
40х42 |
48 |
42 |
202 |
192 |
120 |
120 |
4,00 |
2,90 |
|
130 |
46х48 |
54 |
48 |
217 |
275 |
130 |
130 |
4,70 |
4,30 |
Coșul DIN 6899 este un dispozitiv special conceput pentru a preveni uzura prematură și ruperea cablurilor în locurile de îndoitură ale buclelor. Permite crearea buclelor din cabluri și sârme din oțel. Dimensiunea dispozitivului se alege în funcție de parametrii cablului din oțel.
Domenii de utilizare a coșului DIN 6899
Coșul din oțel zincat DIN 6899 este utilizat în lucrările de rigging, montarea structurilor, fixarea blocurilor de montaj, cârligelor și altor accesorii pe cablu. Oferă protecție buclelor cablurilor de rigging, fie că sunt realizate din materiale organice, fie sintetice.
Cererea pentru acest dispozitiv se datorează utilizării fitingurilor (cleme, cârlige, prinderi pentru foi) pe buclele cablurilor de rigging. Sub sarcină semnificativă, buclele se uzează mai repede. Utilizarea coșului protejează interiorul buclelor, ceea ce crește semnificativ durata de viață a acestora.
Caracteristici de producție și utilizare

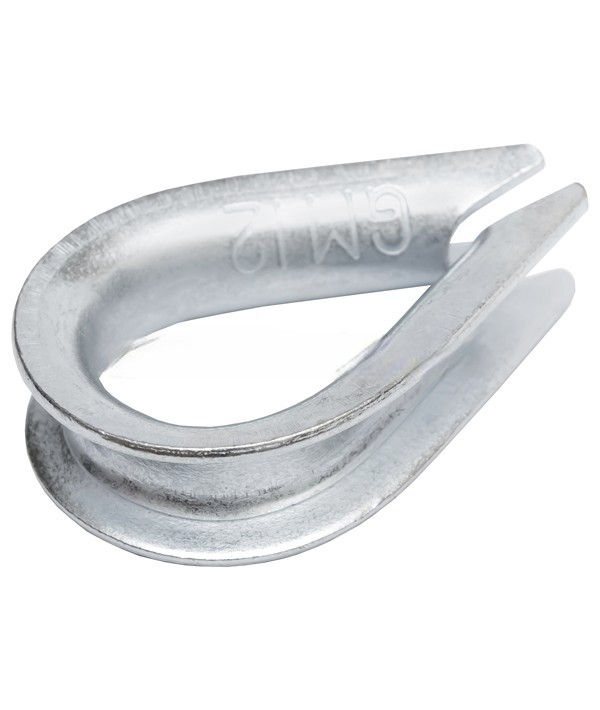

Coșul are o formă de picătură cu un șanț pe partea exterioară. Este fabricat conform standardului DIN 6899 tip „B” din oțel carbon. Suprafața este acoperită cu un strat de zinc printr-o tehnologie de galvanizare, care protejează eficient produsul împotriva coroziunii.
Temperatura minimă de utilizare a dispozitivului este de -40°C.
Conform cerințelor de calitate, suprafața nu trebuie să aibă pliere, crăpături, deformări sau alte deteriorări.
Avantajele acestor produse
- Gama variată de dimensiuni: disponibile în funcție de diametrul cablului de oțel, de la 2,5 la 42 mm.
- Potrivite pentru cabluri nestandard.
- Fiabilitate.
- Versatilitate: utilizabile atât pentru cabluri din oțel, cât și pentru cabluri sintetice.
- Protecție anticorozivă durabilă.
- Aspect estetic.
Greutatea coșurilor variază de la 0,005 la 3,64 kg
